Заманауи автомобиль өндірісінде дәнекерлеу енді металды біріктірудің қарапайым процесі емес. Оның орнына, ол үйлесімді басқаруды қажет ететін дәлдік-басқарылатын операцияға айналды.ток, күш және уақытмиллисекунд ішінде. Көлік конструкциялары жеңіл құрылымдарға, электрлендіруге және қауіпсіздіктің жоғары стандарттарына басымдық беруді жалғастыра отырып, дәстүрлі дәнекерлеу технологиялары бірте-бірте консистенциясы мен өнімділігі бойынша өз шегіне жетеді. Орташа жиілікті тұрақты ток (MFDC) нүктелік дәнекерлеу көптеген автомобиль өндірісі орталарында таңдаулы шешім болды.
Кәдімгі айнымалы ток дәнекерлеу жүйелерімен салыстырғанда, MFDC нүктелік дәнекерлеушілер әдетте шамамен инвертор жиілігінде жұмыс істейді.1000 Гц, материалдың өзгеруіне жылдамырақ жауап беруге және қысқа дәнекерлеу циклдерінде тұрақты ток жеткізуге мүмкіндік береді. Бұл сипаттамалар дәнекерлеу сапасының консистенциясын жақсартып қана қоймайды, сонымен қатар жалпы көлік құралына тікелей ықпал етедіNVH өнімділігі (шу, діріл және қаттылық)сондай-ақ апатқа төзімділік.
Бұл мақалада автомобиль өндірісіне арналған үш маңызды қолданба қарастырылады-Корпус-ақ{1}}ақ құрылымдар, батарея жүйелері және шассидің қауіпсіздік компоненттері-және MFDC нүктелік дәнекерлеу технологиясы әрқайсысына қатысты практикалық қиындықтарды қалай шешетінін түсіндіреді. Ол сондай-ақ негізделген инвестициялық шешімдер қабылдауда инженерлер мен сатып алу топтарына қолдау көрсету үшін жабдықты таңдау бойынша пайдалы нұсқаулық береді.

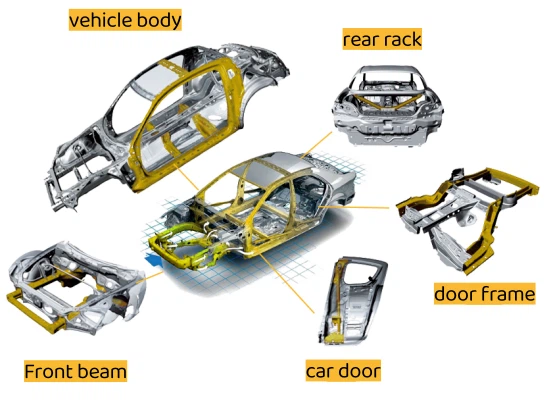

Ақ дәнекерлеудегі-дене-: Беріктілігі жоғары болат және көп-қабатты құрылымдармен туындаған қиындықтар
Корпус-ақ-ақ (BIW) құрылымдары көліктің негізгі негізін құрайды және дәнекерленген қосылыстардың сапасы құрылымның қаттылығына, ұзақ-тұрақтылығына және апаттық өнімділікке тікелей әсер етеді. Соңғы жылдары көлік өндірушілері көбірек қолдана бастадыбасу-қатты болат (PHS)жеңіл құрылыс пен жоғары беріктікке қол жеткізу үшін көп{0}}қабатты жинақтар. Бұл материалдар айтарлықтай өнімділікке ие болғанымен, олар дәнекерлеу жабдықтарына үлкен талаптар қояды.
Беріктігі жоғары болатты дәнекерлеудегі жалпы техникалық қиындықтар-
Беріктігі жоғары болатты дәнекерлеу қиын емес, бірақ процесті өте тұрақты басқаруды қажет етеді. Егер дәнекерлеу жабдығы электр кедергісінің өзгеруіне тез жауап бере алмаса, дәнекерлеудің консистенциясын сақтау жиі қиынға соғады.
Ең жиі кездесетін қиындықтардың бірі мынадан туындайдыAl-Si қапталған материалдар. 1500 МПа-разрядты престеу-шыңдалған болаттардың көпшілігі бастапқы дәнекерлеу фазасында тұрақсыз жанасу кедергісін көрсететін алюминий-кремний қабатымен қапталған. Тұрақты ток реттеусіз бұл жағдай шамадан тыс шашырауға, біркелкі емес түйіршіктердің пайда болуына және электродтың жылдам тозуына әкелуі мүмкін. Бұл мәселелер дәнекерлеу сапасына әсер етіп қана қоймайды, сонымен қатар техникалық қызмет көрсету талаптарын және өндірістің тоқтап қалуын арттырады.
Тағы бір жиі кездесетін мәселекөп-қабатты парақ жинақтары, әсіресе В-бағандар және бойлық элементтер сияқты құрылымдық аймақтарда. Әдетте «екі жұқа парақ және бір қалың парақ» немесе «қалыңдығы бірдей үш парақ» сияқты конфигурациялар қолданылады. Бұл қондырғыларда электр тогы ең аз қарсылық жолымен жүруге бейім, бұл қалыңырақ аралық қабаттарда жеткілікті жылу пайда болуына жол бермейді. Нәтижесінде толық емес синтез немесе түйіршіктердің жеткіліксіз енуі орын алуы мүмкін.
Жеке дәнекерлеулер бастапқыда қолайлы болып көрінсе де, мұндай жасырын сәйкессіздіктер апатты жүктеме жағдайында құрылымдық өнімділікті әлсіретуі мүмкін.
BIW қолданбаларына арналған негізгі MFDC шешімдері
Осы қиындықтарды шешу үшін MFDC дәнекерлеу жүйелері неғұрлым нақтыланған басқару стратегияларын пайдаланадыжылдам кері байланысты басқаруең маңызды мүмкіндіктердің бірі болып табылады.
Қазіргі MFDC контроллерлері әдетте миллисекунд аралықтарында ағымдағы кері байланысты таңдайды. Қарсылықтың кенеттен өзгеруі анықталғанда, жүйе дәнекерлеу циклі бойына тұрақты жылу беруді сақтай отырып, шығыс параметрлерін дерлік дерлік реттейді. Бұл мүмкіндік әсіресе қапталған материалдармен жұмыс істегенде маңызды, өйткені жабынның бұзылу кезеңі көбінесе процестің ең тұрақсыз кезеңі болып табылады.
Нақты уақытты-басқарумен қатар,мульти-импульстік дәнекерлеу профильдеріпроцесс тұрақтылығын жақсарту және ішкі кернеу концентрациясын азайту үшін BIW өндірісінде кеңінен қолданылады.
Әдеттегі көп сатылы дәнекерлеу тізбегі мыналарды қамтиды:
| Сахна | Функция | Негізгі мақсат |
|---|---|---|
| Алдын ала қыздыру кезеңі | Төмен ток кірісі | Қаптаманы жұмсартады және электр байланысын тұрақтандырады |
| Негізгі дәнекерлеу кезеңі | Жоғары ток шығысы | Дәнекерлеу тігісін қалыптастырады |
| Қалыптастыру кезеңі | Қысқартылған ток импульсі | Иілгіштікті жақсартады және сынғыштықты азайтады |
Практикалық қолданбаларда бұл тәсіл шашырауды айтарлықтай азайтады және электродтың қызмет ету мерзімін ұзартады, көбінесе қол жеткізедіэлектродтың қызмет ету мерзімі үш-бес есе ұзарадыкәдімгі айнымалы ток дәнекерлеу жүйелерімен салыстырғанда.
Батарея жүйесін дәнекерлеу: алюминий және әртүрлі материалдардың талаптарын қанағаттандыру
Электрлік көліктердің жылдам өсуімен аккумуляторлық жүйелер заманауи автомобиль дизайнындағы ең маңызды жинақтардың біріне айналды. Батарея науалары, тірек жақтаулары және өткізгіш қосқыштар сияқты құрамдас бөліктер ұзақ мерзімді құрылым тұтастығын және электрлік өнімділікті қамтамасыз ету үшін өте сенімді дәнекерлеуді қажет етеді.
Бұл салада MFDC нүктелік дәнекерлеу тиімділікті арттыруды және сенімділіктің маңызды артықшылықтарын қамтамасыз етеді.
Неліктен алюминий дәнекерлеуі көп талап етеді
Алюминий қорытпалары электр көліктерінің аккумуляторлық құрылымдарында кеңінен қолданылады, бірақ олардың дәнекерлеу сипаттамалары болаттан айтарлықтай ерекшеленеді.
Негізгі факторлардың бірі - жылу өткізгіштік. Алюминий жылуды болаттан үш есе жылдам өткізеді, яғни жылу қоршаған материалға тез таралады. Егер қуат жеткілікті жылдам жеткізілмесе, тұрақты дәнекерленген дәнекерлеуді жасау қиынға соғады. Сонымен қатар, алюминий беттері әдетте балқу температурасы негізгі металға қарағанда айтарлықтай жоғары болатын тығыз оксид қабатымен жабылады. Бұл оксид қабаты тиімді түрде бұзылмаса, дәнекерлеудің тұтастығы бұзылуы мүмкін.
Осы себептерге байланысты алюминий дәнекерлеу екеуін де қажет етедіжоғары ток қабілеттілігіжәненақты күшті бақылау.
Қысқа дәнекерлеу циклдеріндегі жоғары ток шығысының мәні
Алюминий қолданбаларындағы MFDC дәнекерлеушілердің ең маңызды артықшылықтарының бірі - өте қысқа дәнекерлеу ұзақтығы ішінде тұрақты, жоғары ток деңгейлерін жеткізу мүмкіндігі. Бұл жылуды айналадағы материалға таратпай, дәнекерлеу интерфейсінде шоғырландыруға мүмкіндік береді.
Әдеттегі өндіріс жағдайында алюминий дәнекерлеу циклдері жиі аяқталады100 миллисекундтан аз, ағымдағы деңгейлерге жетеді30 кА-дан 50 кА-ға дейін. Бұл жылдам энергия жеткізілімі жылу әсер ететін аймақтың өсуін азайтып, бөліктердің бұрмалану қаупін азайта отырып, тұрақты түйіршіктердің қалыптасуын қолдайды.
Аккумуляторлық науалар сияқты үлкен құрылымдар үшін бұл мүмкіндіктер көбінесе өндірістің жақсартылуына және қалдықтардың төмендеу жылдамдығына тікелей айналады.
Бір-біріне ұқсамайтын металдарды дәнекерлеудегі процесті бақылау
Батарея модульдерінде алюминий сияқты материалдарды-мысқа-немесе алюминий-болатқа- біріктіру әдеттегідей. Бұл бір-біріне ұқсамайтын металл комбинациялары шамадан тыс заттардың пайда болуын болдырмау үшін мұқият бақылауды қажет етедіМеталларалық қосылыс (IMC) қабаттары, бұл дәнекерлеудің механикалық қасиеттерін әлсіретуі мүмкін.
Ағымдағы полярлықты және жылуды бөлуді реттей отырып, MFDC жүйелері металларалық өсуді дәлірек басқаруға мүмкіндік береді, бұл буын беріктігі мен ұзақ мерзімді сенімділікті- сақтауға көмектеседі.
Оңтайландырылған дәнекерлеу процестерінен алынған өндіріс деректері көбінесе дәнекерлеу беріктігінің айтарлықтай төмендеген өзгергіштігін көрсетеді, бұл өнімнің жалпы консистенциясының жақсаруына ықпал етеді.
Шасси және қауіпсіздік компоненттері: тұрақтылық және бақылау талаптары
BIW құрылымдарына ұқсас, шасси компоненттері қатаң өнімділік стандарттарына сай болуы керек. Бұл бөліктер жиі динамикалық жүктеу жағдайларына тап болады және дәнекерлеу тұтастығы көлік қауіпсіздігін сақтау үшін өте маңызды.
Әдеттегі мысалдарға ішкі жақтаулар, басқару тұтқалары және қауіпсіздік белдігін бекіту нүктелері жатады, олардың барлығы қауіпсіздіктің маңызды құрамдастары- ретінде жіктеледі.
Қалың материалды дәнекерлеуде тұрақты энергияны жеткізу
Шассидің құрамдас бөліктері жиі қалыңдығынан болатын болат парақтарды пайдаланады3 мм-ден 6 мм-ге дейін. Нақты өндірістік орталарда беттерде жабындар, шамалы тотығу немесе құрастыру саңылаулары болуы мүмкін, олардың барлығы контактіге төзімділікке әсер етуі мүмкін.
Егер дәнекерлеу жүйелері бұл өзгерістерді өтей алмаса, жеткіліксіз ену немесе суық дәнекерлеу сияқты ақаулар пайда болуы мүмкін. Бұл мәселені шешу үшін озық жабдық жиі біріктіріледітұрақты қуатты басқару режимдері, ол тұрақты жылу кірісін сақтау үшін шығыс кернеуін автоматты түрде реттейді.
Бұл тәсіл дайындама жағдайлары өзгерген кезде де дәнекерлеудің тұрақты сапасын қамтамасыз етеді, бұл процестің өзгермелілігін айтарлықтай азайтады.
Дәнекерлеу деректерін басқарудың өсіп келе жатқан маңыздылығы
Заманауи автомобиль өндірісінде дәнекерлеу сапасы тек тұрақты емес, сонымен қатар толық қадағаланатын болуы керек. Дәнекерлеу жүйелері әр дәнекерлеуге арналған егжей-тегжейлі процесс деректерін жазатын цифрлық өндіріс орталарына барған сайын біріктіріледі.
Типтік жазылған параметрлерге мыналар жатады:
| Деректер түрі | Мақсат |
|---|---|
| Ағымдағы толқын пішіні | Энергия тұрақтылығын тексереді |
| Күш қисығы | Электрод қысымының әрекетін бақылайды |
| Ауыстыру деректері | Түйінділердің түзілу динамикасын бақылайды |
| Дәнекерлеу уақыты | Өндіріс циклінің уақытын бақылайды |
Уақыт өте келе бұл деректер өндірушілерге трендтерді анықтауға, ықтимал ақауларды ерте анықтауға және техникалық қызмет көрсетуді белсенді түрде жоспарлауға мүмкіндік береді, сайып келгенде, жоспарланбаған тоқтау уақытын азайтады.
Автокөлік қолданбалары үшін дұрыс MFDC нүктелік дәнекерлеушіні қалай таңдауға болады
Дәнекерлеу жабдығын сатып алғанда, бағаға ғана назар аудару оңтайлы ұзақ мерзімді нәтижелерге сирек әкеледі. Неғұрлым тиімді стратегия өнімділік пен сенімділікке тікелей әсер ететін негізгі техникалық сипаттамаларды бағалауды қамтиды.
Төмендегі параметрлер жабдықты таңдау кезінде ескерілетін ең маңызды факторлардың бірі болып табылады.
Негізгі техникалық параметрлердің анықтамалық кестесі
| Параметр | Сипаттама | Ұсынылатын диапазон |
|---|---|---|
| Инвертор жиілігі | Ағымдағы басқару дәлдігін анықтайды | ~1000 Гц автомобиль құрылымдары үшін |
| Ең жоғары ток сыйымдылығы | Түйінді қалыптастыру қабілетіне әсер етеді | Алюминий үшін жоғары өнімділік қажет |
| Трансформатордың тиімділігі | Қуатты тұтынуға және сенімділікке әсер етеді | Жоғары{0}}тиімді негізгі материалдар ұсынылады |
| Басқару жүйесінің мүмкіндігі | Процестің икемділігін анықтайды | Көп-импульстік және күшпен кері байланыс ұсынылады |
| Автоматтандыру интерфейсі | Жүйенің үйлесімділігін анықтайды | Profinet немесе EtherCAT қолдауы қолайлы |
Бұл параметрлер әдетте техникалық құжаттамада көрсетілген және оларды бағалау кезеңінде жеткізушілер арасында салыстыруға болады.
Қолдану сценарийі бойынша жабдық бойынша ұсыныстар
Әр түрлі автомобиль компоненттері әртүрлі дәнекерлеу сипаттамаларын қажет етеді. Қолданбаға арналған арнайы талаптарға негізделген жабдықты таңдау-өнімділік пен ұзақ мерзімді сенімділікті қамтамасыз етеді.
| Қолданба | Ұсынылатын мүмкіндіктер | Негізгі фокус |
|---|---|---|
| BIW дәнекерлеу | Көпсатылы ток басқару.- | Дәнекерлеу консистенциясы |
| Батарея жүйесін дәнекерлеу | Жоғары ток қабілеттілігі | Буынның тығыздығы және тығыздалуы |
| Шассидің қауіпсіздік компоненттері | Тұрақты қуатты басқару | Тұрақтылық пен сенімділік |
Қолданбаға негізделген таңдау стратегиясын қолдану-көбінесе шешім қабылдау-процесін жеңілдетеді және сәйкес келмейтін жабдықтың ықтималдығын азайтады.
Қорытынды
Автокөлік өндірісі дамып келе жатқандықтан, дәнекерлеу жабдықтарының рөлі сәйкесінше өзгереді. Бір кездері дербес өндіріс құралы болып саналатын нәрсе қазір толықтай біріктірілген өндіріс жүйесінің ажырамас бөлігіне айналды. Дәнекерлеу жабдығының өнімділігі тек дәнекерлеу сапасына ғана емес, сонымен қатар өндіріс тиімділігіне, пайдалану шығындарына және өнімнің ұзақ мерзімді сенімділігіне әсер етеді.
Корпустың-ақ-құрылымдарынан электрокөлік аккумуляторларының жинақтары мен шассидің қауіпсіздік бөліктеріне дейін,MFDC нүктелік дәнекерлеу технологиясыавтомобиль өндірісінің бірнеше сатысында тез стандартты шешімге айналуда. Жабдықты жаңартуды немесе жаңа өндіріс желілерін жоспарлайтын компаниялар үшін әрбір қолданбаның нақты технологиялық талаптарын түсіну және негізгі техникалық параметрлерді мұқият бағалау операциялық тәуекелдерді айтарлықтай төмендетуі мүмкін.
Сатып алу кезінде шешім бастапқы шығындарды ескерумен шектеліп, басымдыққа ие бола бастайдытұрақтылық, үйлесімділік және ұзақ-мерзімді сенімділік, дұрыс MFDC дәнекерлеу шешімін таңдау тұрақты операциялық құндылықты қамтамасыз ететін инвестицияға айналады.
